Canon Xephilio R1

Výrobce: Canon Medical, Japonsko

Popis

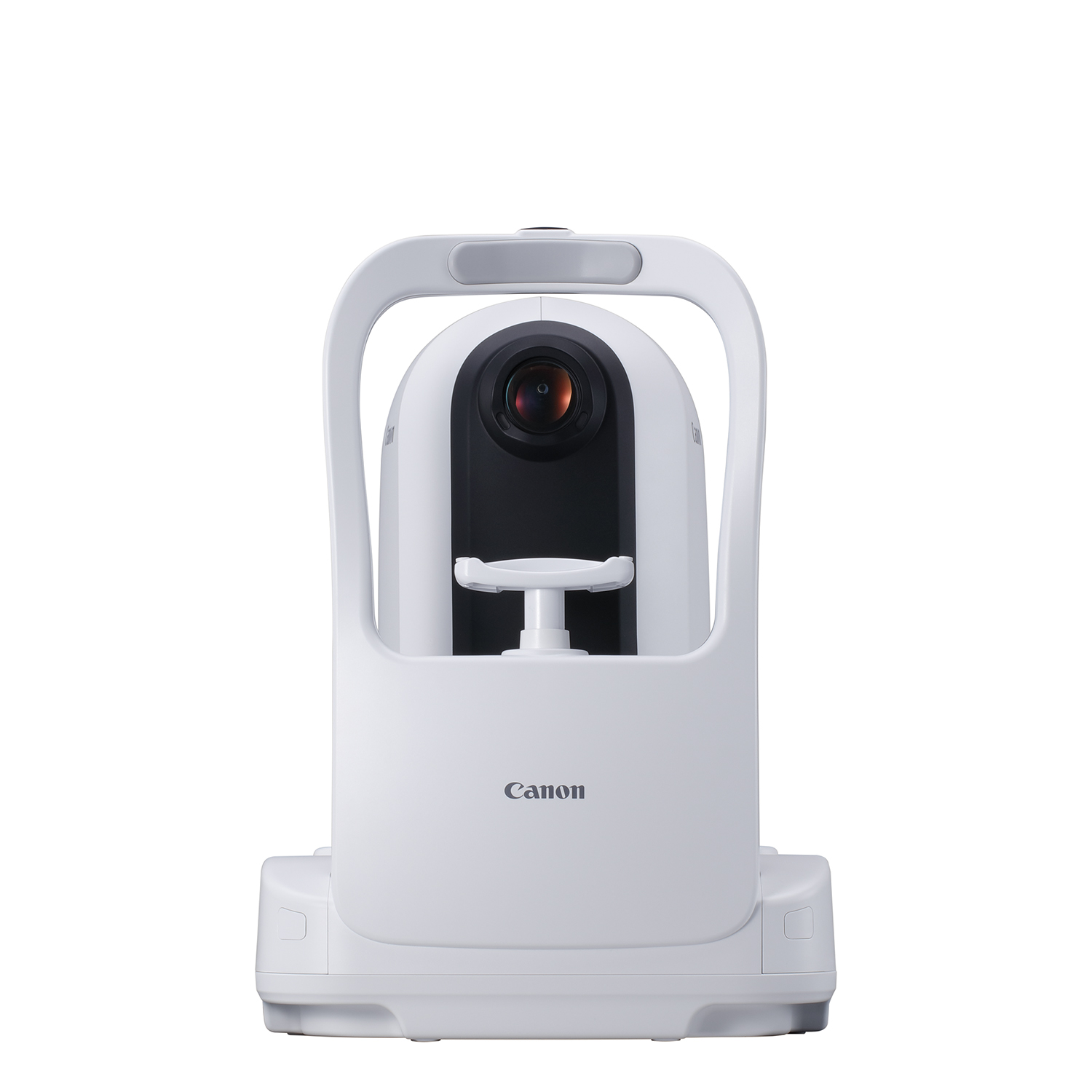

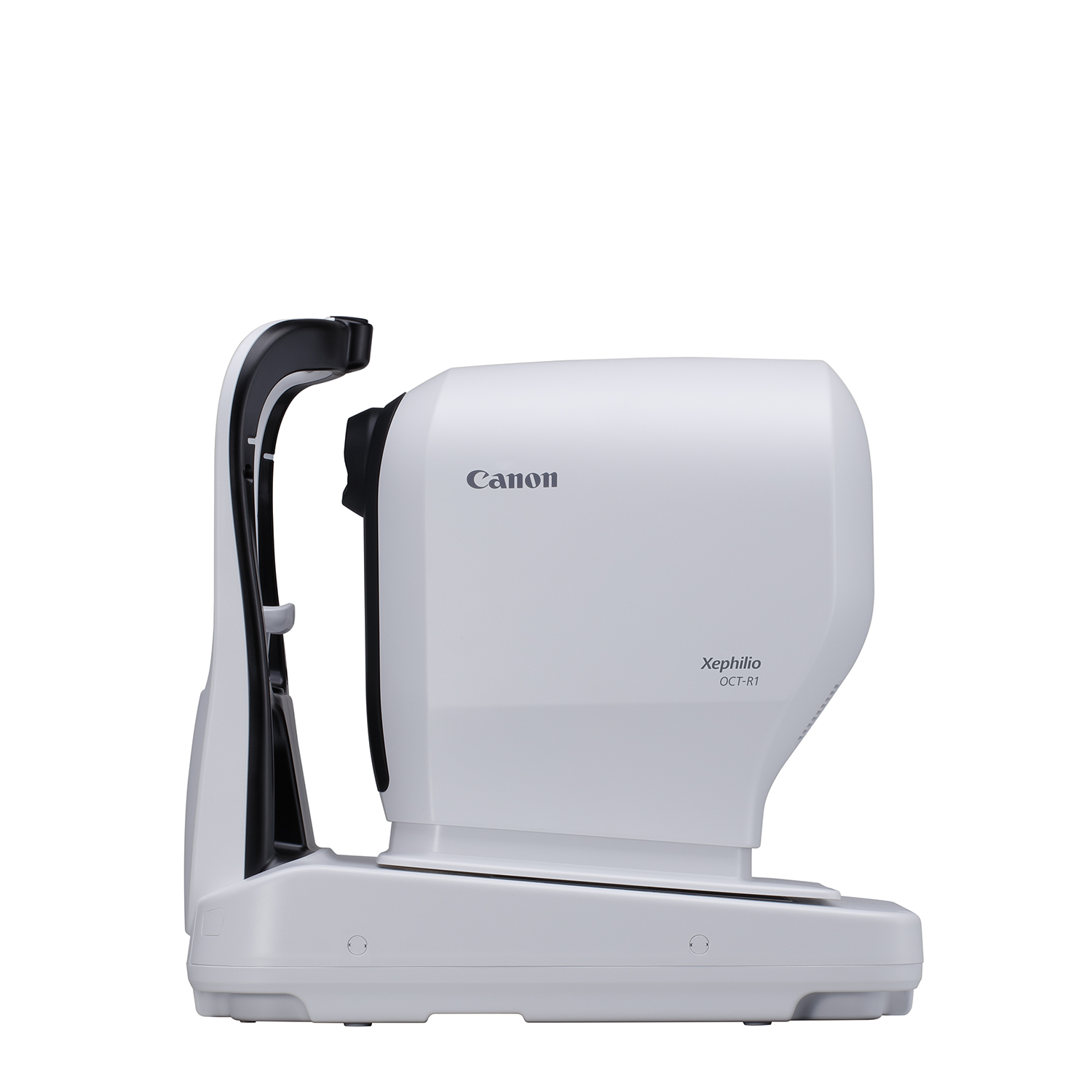

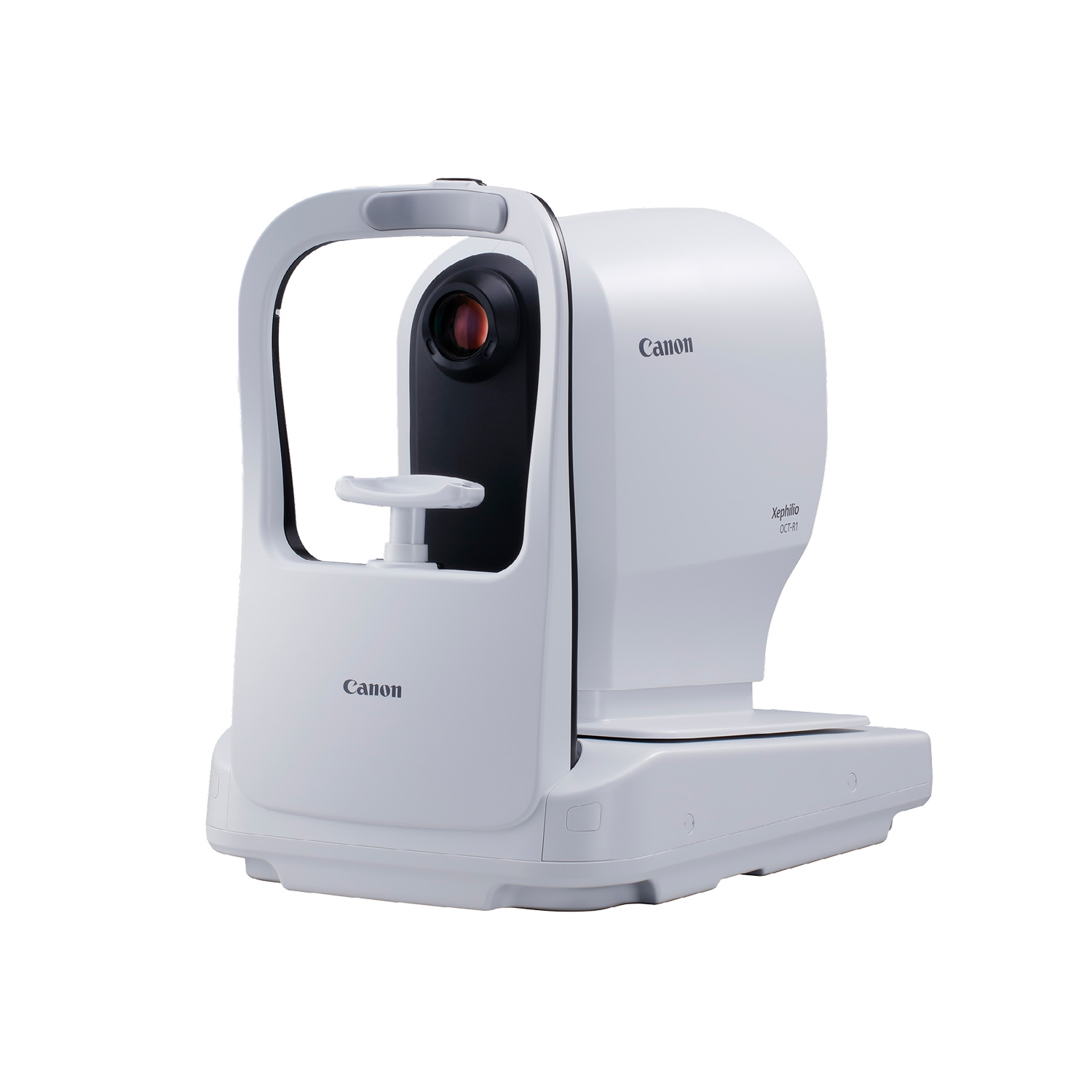

Canon Xephilio OCT-R1 je prvním modelem společnosti CANON, kombinující fundus kameru a OCT se spektrální doménou včetně ANGIO modulu v jednom přístroji.  Jedná se o velmi kompaktní jednotku, která disponuje plně automatickým režimem snímání obou očí pacienta. Nemydriatická fundus kamera dokáže pořídit snímek přes zorničku 3,3mm a OCT umí zobrazit strukturu sítnice přes zorničku 2,5 mm.



Technologická evoluce a spojení dvou světů

Kombinovaný přístroj OCT-R1 je postavený na technologickém základu spektrálního OCT s axiálním optickým rozlišením 7µm, s velikostí skenu 14,7 x 13,4 mm a retinální kamery se zrcadlovým fotoaparátem Canon EOS 90D s vysokým rozlišením 32,5 MPx. Uživatelské prostředí kombinovaného přístroje R1 je plně adaptováno na dotykové ovládání. Svými malými rozměry a dotykovým panelem je možné ho instalovat na přístrojové stolky určené pro jeden přístroj. OCT/Kamera je tedy vhodná i pro menší ordinace a místnosti.

Samotný software RX CAPTURE je již známý z dřívějších modelů sítnicových kamer a OCT přístrojů. Programová platforma je mezi těmito technologiemi sdílená. Personál zvyklý na produkty Canon bude v novém programu velmi dobře orientovaný. Devízou programu RX CAPTURE je široký rozsah možností individualizace podle přání zákazníka. Technologickým doplňkem je u retinální kamery softwarová úprava snímku (Opacity Supppresion), která u kataraktových neostrých a zamlžených snímků dokáže pomocí řady filtrů získat co možná nejostřejší výsledný obraz s vysokou diagnostickou hodnotou. V případě OCT angiografie je doplněno AI technologií pro odstranění šumu na angio snímcích (Intellident Denoise). Skenovací hloubka OCT je 2,3 mm.



Automatický režim nové generace

Plně automatický způsob pořízení barevného a OCT snímku sítnice pacienta představuje ve své nové generaci mnohá dílčí vylepšení. Obsluha přístroje je omezena na ty nejnutnější úkony: zadání jména pacienta, posazení pacienta před přístroj a kliknutí na tlačítko START.  Kombinovaný OCT přístroj již autonomně zaregistruje oko pacienta (aktivní eyetracking), překlopí se do sítnicového módu, zaostří se na plochu sítnice a sama vyfotí snímky sítnice a OCT. Automaticky si přejede na druhé oko a provede ty samé úkony i na něm. Celková doba snímání obou očí se pohybuje přibližně okolo 30 sekund. Rychlost OCT je 50 000 A-skenů/sek. Přístroj Canon OCT-R1 poskytuje vysoký komfort pacientům díky krátkému času vyšetření a ergonomickému designu.

Doplňkem k automatickému režimu jsou hlasové povely, kterými kamera pacienta informuje o prováděných úkonech a vede ho k nejlepším možným obrazovým výsledkům.



Další funkce kombinovaného přístroje OCT-R1

ANGIO modul je volitelné příslušenství k přístroji a poskytuje velmi detailní možnost neinvazivního zobrazení cévního zásobení sítnice.  Velikost angio snímku může být až 13,4 x 13,4 mm.

MOSAIC modul dovoluje skládat OCT angio snímky do panoramatické montáže. Tato funkce dovoluje složit 5 snímku do širokoúhlého jediného obrázku.

Skládání mozaiky snímků u barevných fotografií dovoluje zachytit až 100 stupňů úhlu záběru sítnice. Montáž může být složena až z 20 snímků. Režim mozaiky může být automaticky předdefinován volbou pozic fixačních bodů. Kamera už jen automaticky vyfotí všechny snímky s různými fixačními body.  Další funkcí kamery je záznam předního segmentu oka.

Samotné programové prostředí přístroje OCT-R1 obsahuje užitečné funkce, které usnadňují rychlejší práci s obrazovými daty. Mezi nimi je rychlé porovnání mezi dvěma snímky, nebo progrese nálezu až 5 snímků vedle sebe. Dále je zde možnost kombinované zprávy OCT a retinální kamery, funkce lupy (ZOOM), embosované fotografie (reliéf) a v neposlední řadě funkce OVERLAY, která umožňuje překrytí barevného snímku jiným snímkem pořízeným třeba autofluorescencí.

RETINAL EXPERT nástavba dovoluje detailnější analýzu OCT snímků, a především rozsáhlé glaukomové vyšetření, které velmi podrobně zhodnotí stav papily. Stejně jako u barevných snímků, tak i u OCT jsou možnosti komparace dvou snímků, progresní křivky z pěti vyšetření a rozšířené makulární zhodnocení. Software Retinal Expert rovněž umí zobrazit v OCT ANGIO jednotlivé vrstvy sítnice v různých hloubkách.



Kombinovaný OCT-R1 přístroj představuje nový standard na poli technologicky vyspělých automatických OCT systémů kombinovaných s fundus kamerou a představuje výrazné zvýšení komfortu obsluhy i pacienta.

Typ OCT Spektrální
Zdroj světla SLED
Středová vlnová délka OCT 880 nm
Axiální rozlišení (optické)
Šířka skenu 3 až 14,3 mm
Hloubka skenu 2,3 mm
Počet skenů 50 000 A-skenů/sek.
Minimální šířka zornice pro OCT 2,5 mm
Ovládání Dotyková obrazovka
Režimy fundus kamery Barevný, RED FREE, Cobalt, Přední segment, Mozaika
Rozlišení fundus kamery 32,5 MPx
Minimální šířka zornice Fundus kamery 4,0 mm (3,3 mm SP)
Zobrazení náhledu sítnice Digitální kamera (IR zobrazení)
Rozměry Š x V x H (mm) Rozměry Š x V x H (mm)
Váha 23 kg
